Pályavédő burkolatok javítása és újratervezése

A CNC és egyéb megmunkáló gépek pályavédő burkolatai fontos szerepet töltenek be a gép precíziós elemeinek védelmében. Feladatuk, hogy a vezetékeket, lineáris vezetősíneket és a gép belső mozgó alkatrészeit megóvják a forgácstól, hűtő-kenő folyadéktól és egyéb szennyeződésektől.

A burkolat egymásba csúszó acél elemei a gép tengelymozgását követve nyílnak és záródnak. A megfelelő működéshez azonban nemcsak maguknak a lemezelemeknek kell megfelelő állapotban lenniük: számos kisebb vezető-, tömítő- és kopóalkatrész együtt biztosítja a burkolat egyenletes, megbízható mozgását.

Egy pályavédő burkolat több, mint néhány egymásba csúszó lemez

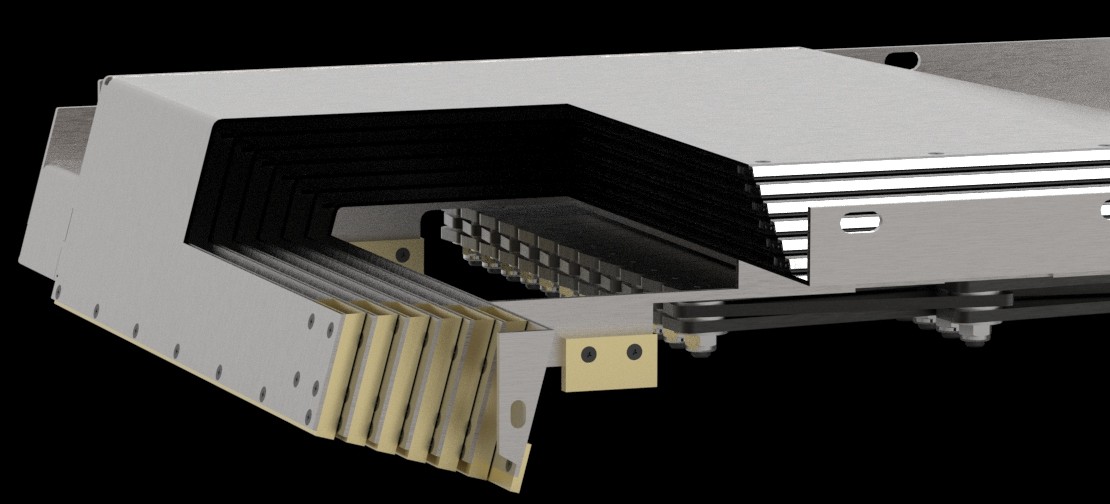

A kialakítástól függően a teleszkópos burkolat többek között az alábbi elemekből épülhet fel:

burkolati szekciók / teleszkópos elemek – az egymásba csúszó acél burkolati részek;
lehúzók (wipers) – folyamatosan tisztítják az előttük mozgó burkolati felületet, és csökkentik a forgács, folyadék és egyéb szennyeződés bejutását;
lehúzóajak (wiper lip) – a lehúzó munkafelülete, amely közvetlenül érintkezik a következő burkolati elemmel;
csúszók és vezetőelemek (sliders / guide elements) – biztosítják az egyes szekciók megfelelő vezetését és csökkentik a fémes érintkezést;
görgők (rollers) – elsősorban nagyobb vagy nagyobb tömegű burkolatoknál segítik az egyenletes, kis ellenállású mozgást;
kopóbetétek és csúszócsíkok – a mozgás során fellépő súrlódás és kopás csökkentésére szolgálnak;
ütközők és csillapítóelemek (bumpers) – mérséklik az egyes burkolati szekciók egymásnak ütközését nyitás és zárás közben;
vezető- és szinkronizáló elemek – egyes konstrukcióknál ezek gondoskodnak arról, hogy a burkolati szekciók megfelelő sorrendben és sebességgel mozogjanak.

Nem minden sérült burkolatot kell komplett cserélni

Egy akadozó, zajosan működő vagy sérült pályavédő burkolat esetében sokszor nem szükséges a teljes egység cseréje.

A probléma oka lehet például egy elkopott csúszóelem, megsérült görgő, elöregedett lehúzóprofil, hiányzó ütköző, deformálódott burkolati elem vagy a korábbi sérülések következtében megváltozott geometria.

A javítás során ezért először a burkolat állapotát és működését vizsgáljuk meg, majd meghatározzuk, mely elemek javíthatók, illetve melyek cseréje szükséges.

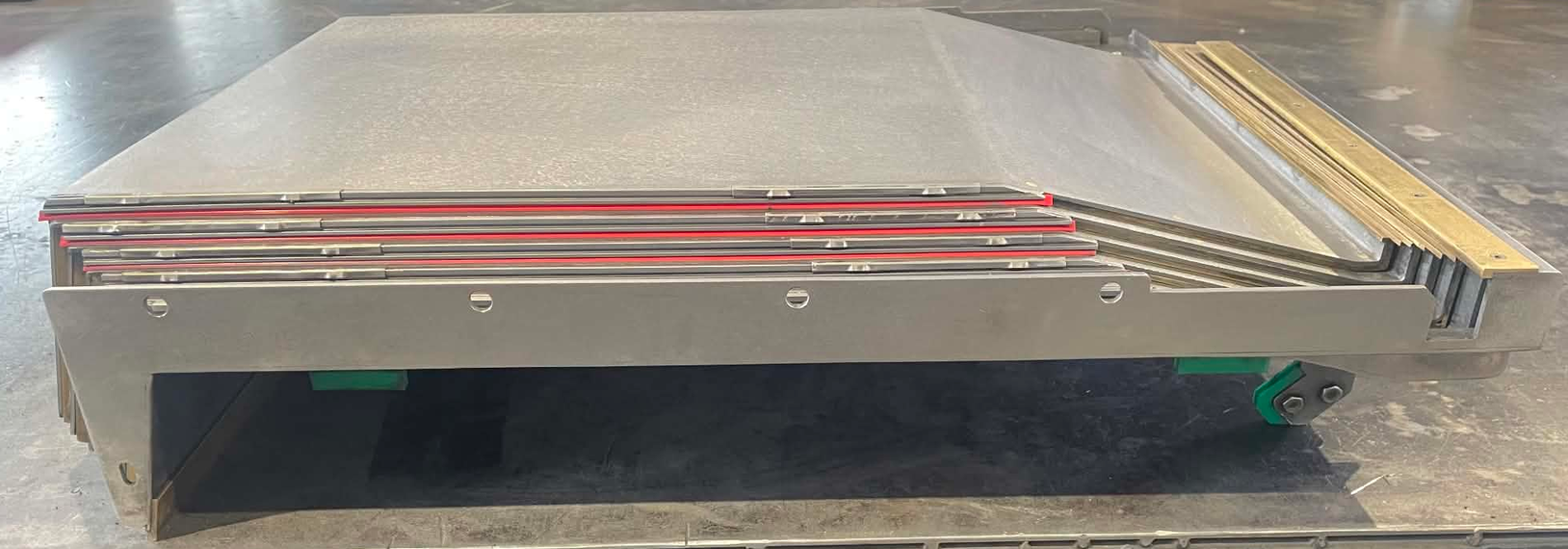

Előtte

Utána

Vállalt javítási feladatok

Állapotfelmérés és hibafeltárás
A burkolat működésének, vezetésének, kopóelemeinek és sérüléseinek vizsgálata.

Szétszerelés és tisztítás
A burkolat belső részeinek megtisztítása a felhalmozódott forgácstól, szennyeződéstől és lerakódásoktól.

Burkolati elemek javítása
Sérült, deformálódott vagy mechanikailag károsodott teleszkópos szekciók javítása és szükség szerinti helyreállítása.

Lehúzók és lehúzóajkak cseréje
Elhasználódott vagy sérült wiper profilok és lip elemek cseréje.

Csúszók, Slider elemek és kopóbetétek cseréje
A megfelelő vezetéshez és könnyű járáshoz szükséges kopóalkatrészek felújítása vagy cseréje.

Görgők javítása vagy cseréje
Megkopott, megszorult vagy sérült vezetőgörgők cseréje, szükség szerinti beállítása.

Ütközők és csillapítóelemek cseréje
A sérült vagy elöregedett elemek pótlása a burkolat ütéseinek és zajának csökkentése érdekében.

Összeszerelés, beállítás és működésellenőrzés
A javított burkolat összeszerelése után ellenőrizzük annak mozgását, vezetését és teljes löketét.

Ha az eredeti alkatrész már nem beszerezhető, újratervezzük

Régebbi megmunkáló gépeknél gyakori probléma, hogy a burkolathoz szükséges alkatrész már nem elérhető, a gyártói dokumentáció hiányzik, vagy a komplett gyári burkolat cseréje gazdaságosan nem indokolható.

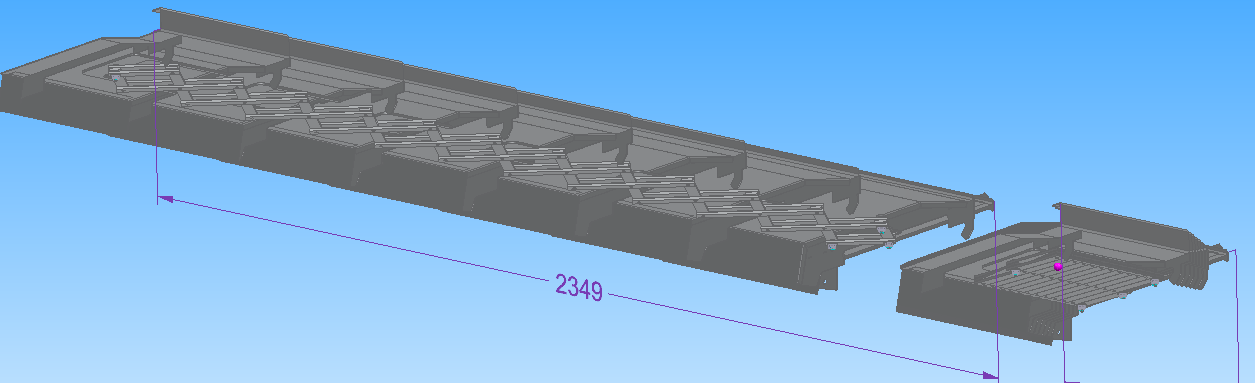

Ilyen esetben mérnöki felmérés és visszafejtés alapján újratervezhetjük a szükséges alkatrészt.

Nem feltétlenül az eredeti alkatrész egyszerű lemásolása a cél. Ha egy konstrukció rendszeresen ugyanazon a ponton hibásodik meg, megvizsgáljuk annak okát, és lehetőség szerint olyan módosított megoldást alakítunk ki, amely a rendelkezésre álló beépítési térhez és üzemi körülményekhez jobban alkalmazkodik.

Mikor érdemes felülvizsgálni a burkolatot?

Érdemes a pályavédő állapotát ellenőrizni, ha a burkolat:

akadozva vagy szorulva mozog;
szokatlanul zajossá válik;
nyitás vagy zárás közben erősen ütközik;
nem egyenletesen teleszkópol;
valamelyik szekció ferdén fut;
a lehúzó megsérült vagy levált;
forgács kerül a burkolati elemek közé;
görgője vagy csúszóeleme elkopott;
valamelyik burkolati lemez deformálódott;
hűtőfolyadék vagy szennyeződés jut a védett géptérbe.

A kopóelemek időben történő cseréje sok esetben lényegesen kisebb beavatkozást jelent, mint egy már súlyosan sérült burkolat teljes helyreállítása.

Javítás és mérnöki háttér egy helyen

A DNTTL Designnál a pályavédő burkolatok javítását mérnöki szemlélettel közelítjük meg. Nem kizárólag a sérült alkatrész cseréjét vizsgáljuk, hanem azt is, mi okozta a meghibásodást, hogyan működik együtt a teljes szerkezet, és indokolt-e valamely elem módosítása vagy újratervezése.

Célunk, hogy ahol műszakilag és gazdaságilag ésszerű, a meglévő burkolat javítással és célzott alkatrészcserével ismét üzembiztosan használható legyen.
